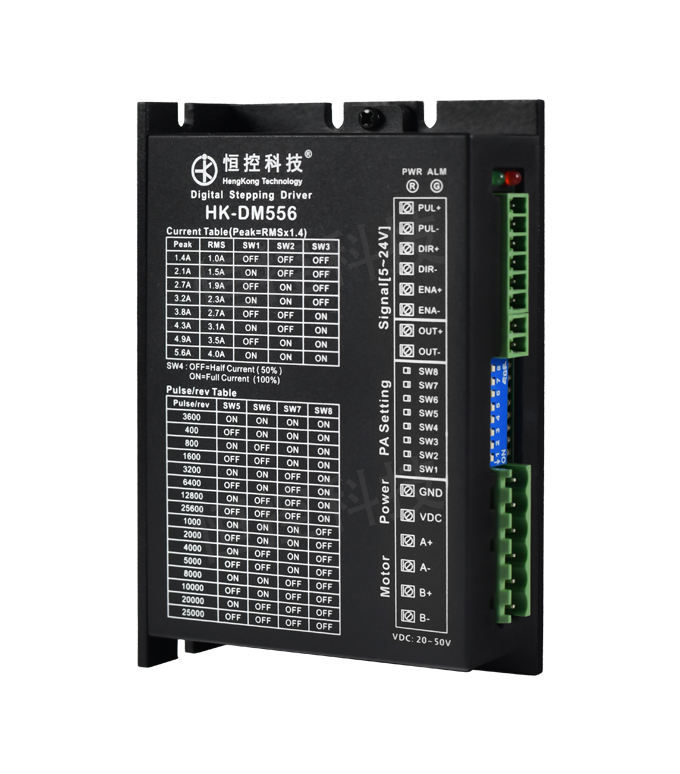

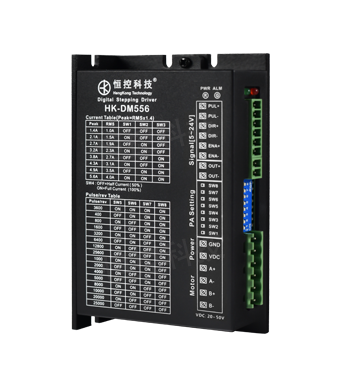

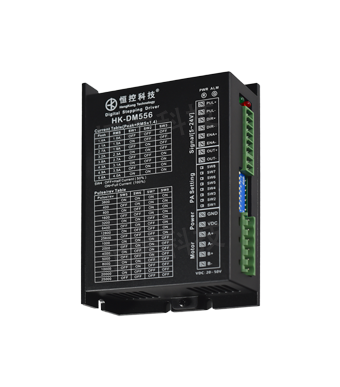

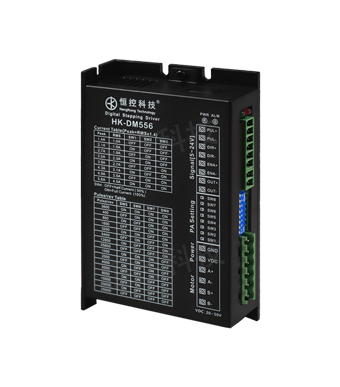

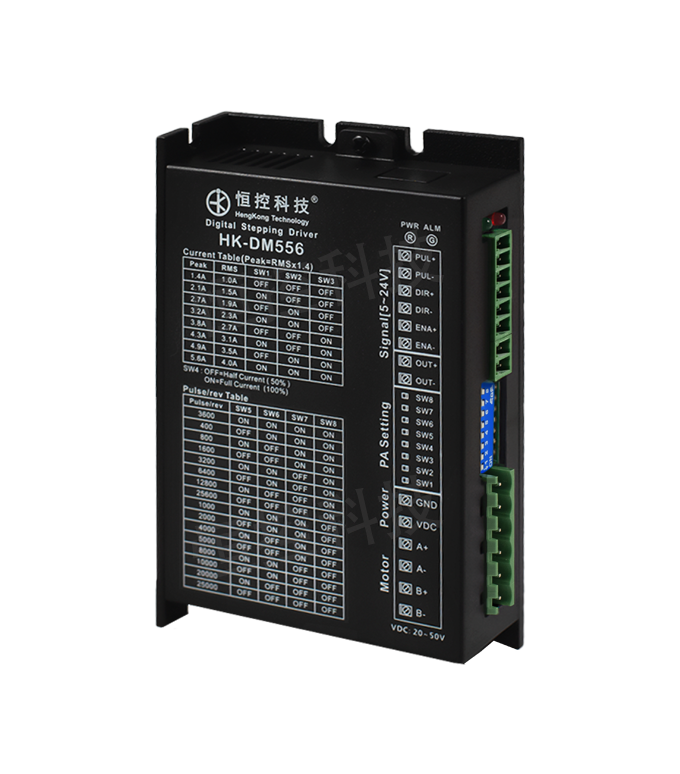

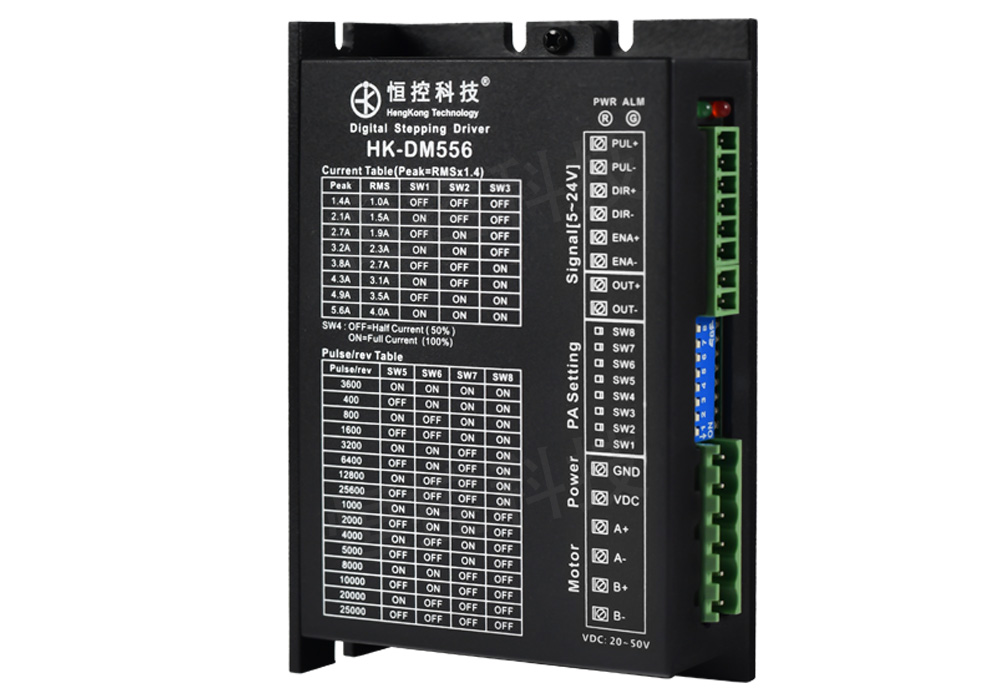

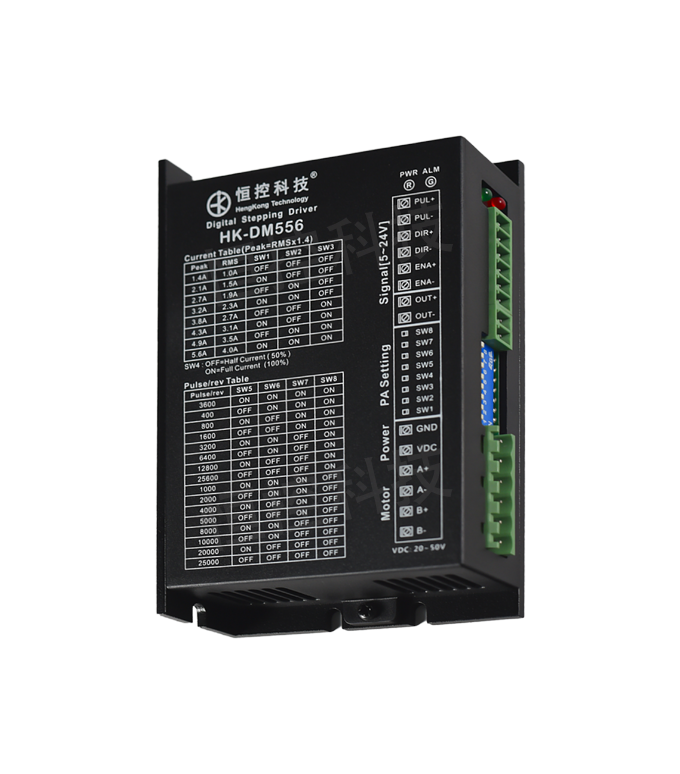

HK-DM556 數字式兩相步進驅動器-大

HK-DM556 數字式兩相步進驅動器

數字式兩相步進驅動器

HK-DM556 是本公司推出的高性能數字式步進驅動器，采用數字 Smart-PID 自適應控流技術，具有高轉速、大扭矩、低噪音、低振動、低發熱等優越的性能，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行都很平穩。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。

功能特點
技術參數
安裝尺寸
資料下載
視頻教程

功能特點

1. 全新 32 位 DSP 技術
2. 可驅動 4、6、8 線兩相步進電機
3. 超低振動噪聲
4. 光耦隔離差分信號輸入，兼容 5V~24V 信號
5. 內置高細分
6. 脈沖響應頻率最高可達 300KHz
7. 參數上電自動整定功能
8. 電流設定方便，可在 0.1~5.6A 任意選擇
9. 變電流控制使電機發熱降低
10. 細分設定范圍為 200~51200
11. 靜止時電流自動減半
12. 具有過流、過壓、欠壓、缺相等保護功能

1、電氣指標

參數	最小值	典型值	最大值	單位
連續輸出電流	0.1	-	5.6	A
輸入電源電壓	20	24	50	Vdc
邏輯輸入電流	7	10	20	mA
脈沖頻率	0	-	300	KHz
絕緣電阻	50	-	-	MΩ

2、使用環境及參數

冷卻方式		自然冷卻或強制風冷
使用環境	場合	盡量遠離其他發熱的設備，要避免粉塵、油霧、腐蝕性氣體、濕度太大及強振動場所、禁止有可燃?xì)怏w和導電灰塵。
	溫度	0℃～50℃
	濕度	40～90%RH（不結露）
	振動	10～55Hz / 0.15mm
保存溫度		-20℃～80℃
重量		約 200 克

3、接口描述

1）控制信號接口

名稱	功能	注釋
PUL+	脈沖信號光耦正端	接信號電源 +5~24V 輸入，高于 24V 需接限流電阻。
PUL-	脈沖信號光耦負端	下降沿有效，當脈沖由高變低時電機開始運行，脈沖寬度應大于 2.5μs。
DIR+	方向信號光耦正端	接信號電源 +5~24V 輸入，高于 24V 需接限流電阻。
DIR-	方向信號光耦負端	高/低電平信號改變電機換向，為保證電機可靠換向，方向信號應先于脈沖信號至少 125μs 建立。
ENA+	使能信號光耦正端	接信號電源 +5~24V 輸入，高于 24V 需接限流電阻。
ENA-	使能信號光耦負端	低電平時關斷電機線圈電流，電機處于自由狀態。
OUT+	輸出信號光耦正端	OUT 口為光電隔離 OC 輸出，最高承受電 35VDC，最大導通電流 100mA。
OUT-	輸出信號光耦負端	連接到控制負載模塊的 GND。

2）強電接口

名稱	注釋
GND	直流電源負極。
VDC	電源正極，范圍：20-50V。
A+、A-	電機 A 相線圈。
B+、B-	電機 B 相線圈。

4、驅動器運行參數設定

HK-DM556 步進電機驅動器采用 8 位撥碼開關設定驅動器電流、靜止電流及驅動器細分。具體設置項如下：

1）運行電流設定

電流峰峰值	電流有效值	SW1	SW2	SW3
1.4A	1.0A	OFF	OFF	OFF
2.1A	1.5A	ON	OFF	OFF
2.7A	1.9A	OFF	ON	OFF
3.2A	2.3A	ON	ON	OFF
3.8A	2.7A	OFF	OFF	ON
4.3A	3.1A	ON	OFF	ON
4.9A	3.5A	OFF	ON	ON
5.6A	4.0A	ON	ON	ON

2）靜止電流設定

SW4	靜止電流
OFF	50%
ON	90%

3）細分設定

步數/轉	SW5	SW6	SW7	SW8
3600	ON	ON	ON	ON
400	OFF	ON	ON	ON
800	ON	OFF	ON	ON
1600	OFF	OFF	ON	ON
3200	ON	ON	OFF	ON
6400	OFF	ON	OFF	ON
12800	ON	OFF	OFF	ON
25600	OFF	OFF	OFF	ON
1000	ON	ON	ON	OFF
2000	OFF	ON	ON	OFF
4000	ON	OFF	ON	OFF
5000	OFF	OFF	ON	OFF
8000	ON	ON	OFF	OFF
10000	OFF	ON	OFF	OFF
20000	ON	OFF	OFF	OFF
25000	OFF	OFF	OFF	OFF
