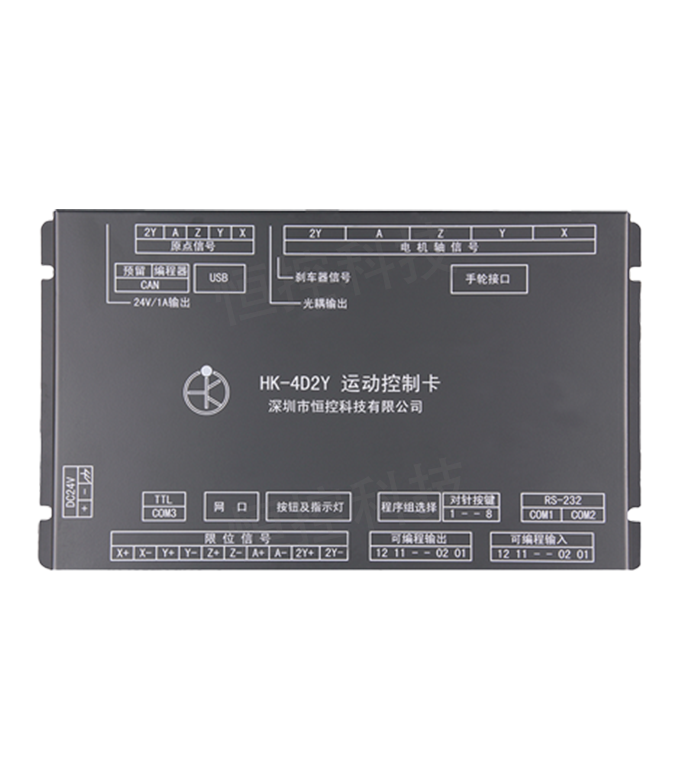

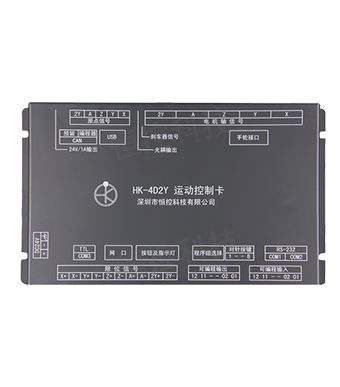

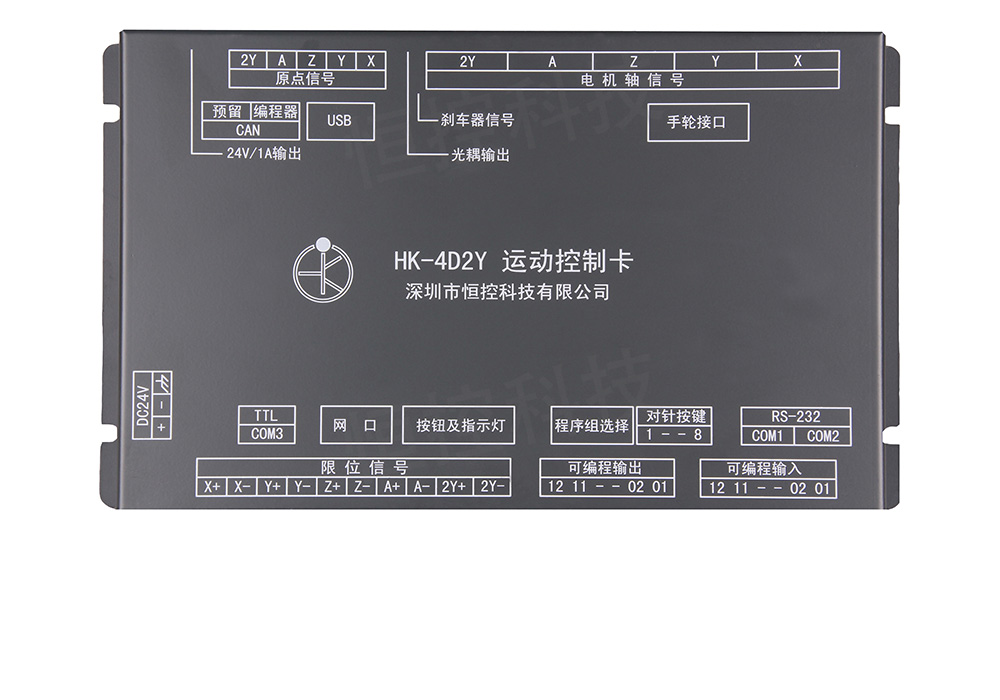

HK-4D2Y 四軸點膠機控制系統
HK-4D2Y 四軸點膠機控制系統-大
HK-4D2Y 四軸點膠機控制系統
HK-4D2Y 四軸點膠機控制系統-大
HK-4D2Y 四軸點膠機控制系統
四軸點膠機控制系統
HK-4D2Y四軸點膠機控制系統具有3-5個電機控制軸，可支持龍門式三軸、三軸+旋轉軸、三軸+2Y軸、三軸+2Y軸+旋轉軸自動點膠運動控制，基本滿足了現有的龍門式自動點膠控制方式的需要。使用的手持編程器采用480 * 272 像素的1600萬色真彩色5寸液晶顯示屏，使編程菜單內容更豐富，同時可以顯示內容豐富的開機畫面。主板與手持編程器之間使用工業現場總線通信連接，速率更高、抗干擾性更強。手持編程器可以存儲點膠加工文件、系統配置文件，在多臺設備使用中可用手持編程器相互復制點膠加工文件或系統配置文件（也可使用U盤復制）。采用ARM+DSP+FPGA控制方案，具有強大的運算能力，速度刷新時間非常小，運動控制加減速性能優越，可支持高精度高速三維直線、三維空間圓弧運動。運動控制主板具有256M存儲空間，可存儲1000個點膠加工文件，每個文件可存儲4000個點膠加工編程點，可支持在沒有手持編程器連接下工作，點膠加工文件可用撥碼盤或數碼管加按鍵方式選擇。
功能特點
1. 三維空間直線插補、三維空間圓弧插補（真正的硬件三維空間圓弧，并非線段擬合）。
2. 雙Y功能，Y軸切換時無需做回原點動作。
3. 具有A軸旋轉軸，旋轉軸可與XY路徑切線跟隨。
4. 拐角處理可以設定速度與路徑吻合度的優先級，實現拐的平滑過渡。
5. DXF文件轉換功能，可將CAD做好的點膠路徑圖導出DXF文件轉成點膠文件；
6. 對編程點的編輯可有30次的“撤銷”“重做”，有效防止誤操作；
7. 點膠參數設置以編程點的方式設置，可實現在同一個點膠加工過程中不同區域有不同的點膠參數設置。
8. 在回原點動作時各軸回到原點后XYZ三個軸同時進行原點捕獲動作。
9. 具有全拼中文輸入法。

電機軸數 5軸輸出，分別為XYZ三維坐標軸，A軸旋轉軸，實現雙Y軸功能的Y2擴展軸，可實現帶旋轉軸的雙Y軸點膠機臺控制
脈沖輸出頻率 4MHz的直線插補，2MHz的圓弧插補（包括三軸空間圓弧插補）
可編程輸入輸出 各12路獨立專用的可編程輸入輸出，均采用光耦隔離，每路輸出電流最大可達500mA
程序存儲空間 主板256MB，可存儲1000個點膠文件，每個文件4000個編程點；手持編程器16MB，可存儲開機畫面，點膠文件，在多臺機器互相拷貝點膠文件尤其有用

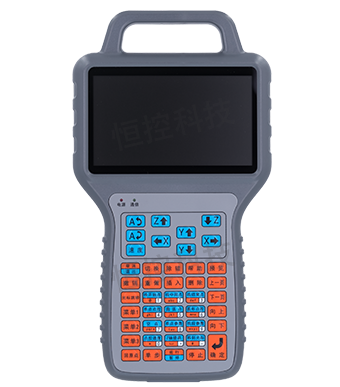

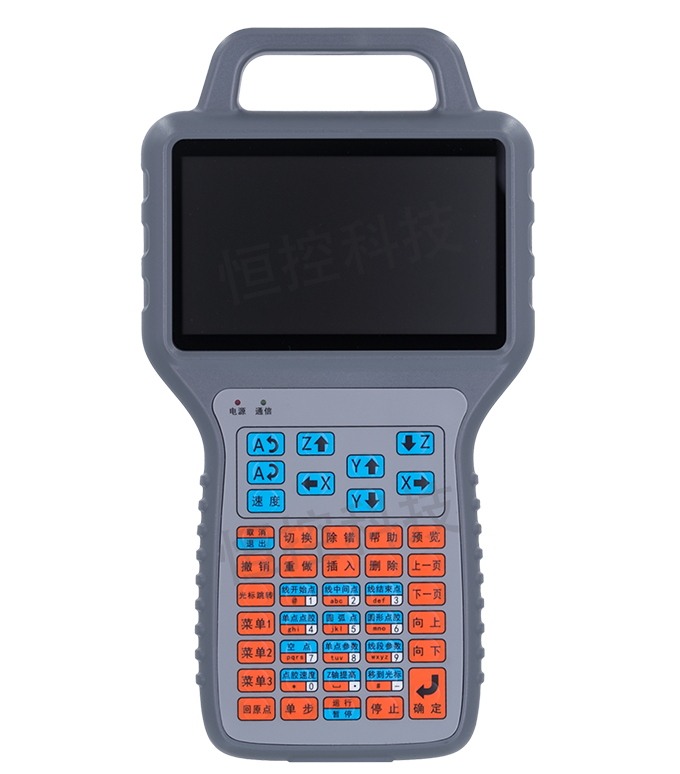

手持編程器 采用480 x 272像素、1600萬色真彩色5寸液晶顯示屏
外形尺寸 5寸真彩色液晶屏，分辨率480*272
電源 DC24V/2A

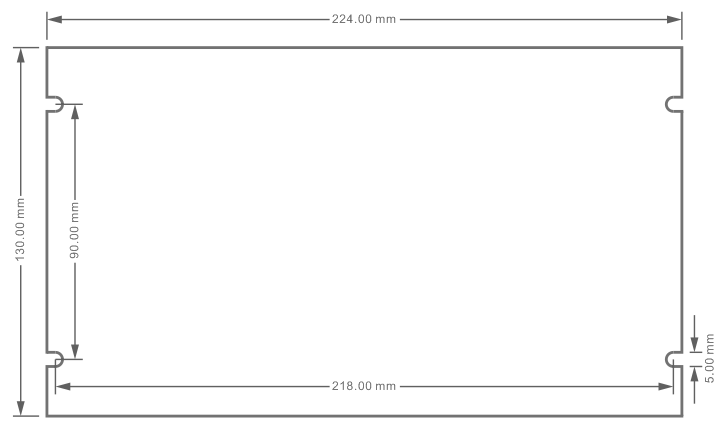

主板尺寸：

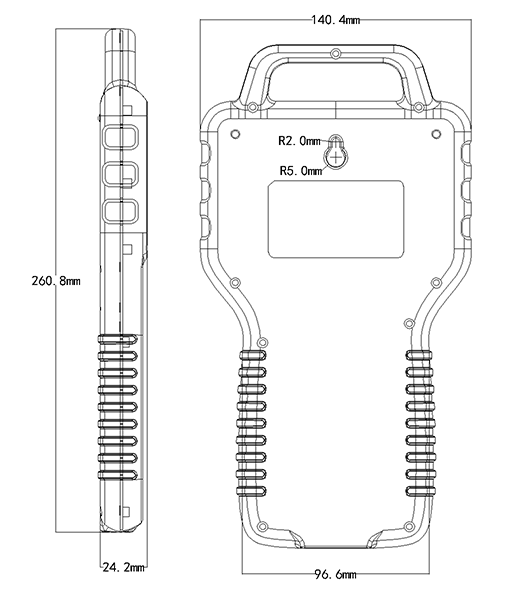

手持編程器尺寸：
