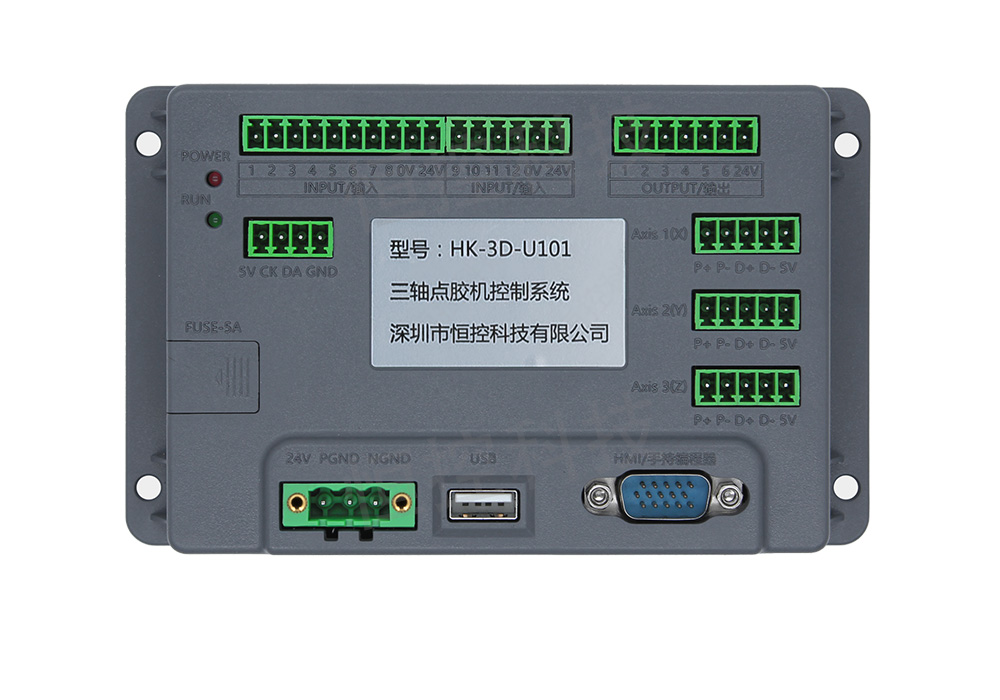

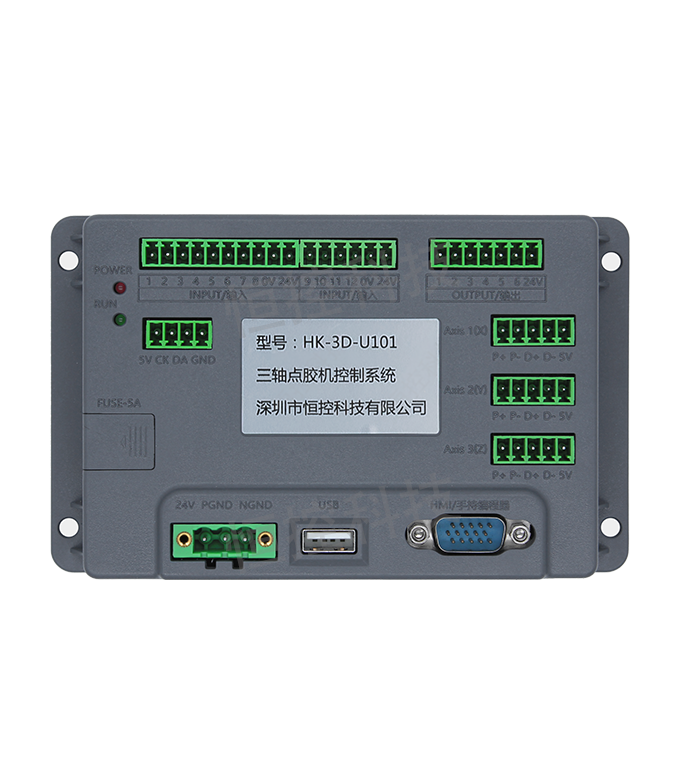

HK-3D-U101 三軸點膠機控制系統
HK-3D-U101 三軸點膠機控制系統-大
HK-3D-U101 三軸點膠機控制系統
HK-3D-U101 三軸點膠機控制系統-大
HK-3D-U101 三軸點膠機控制系統
HK-3D-U101 三軸點膠機控制系統-大
HK-3D-U101 三軸點膠機控制系統
三軸點膠機控制系統

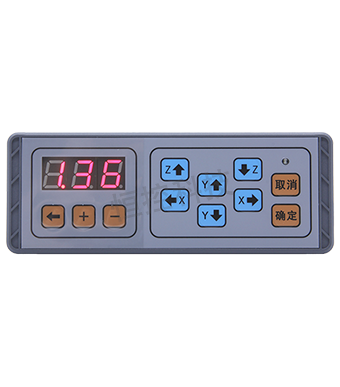

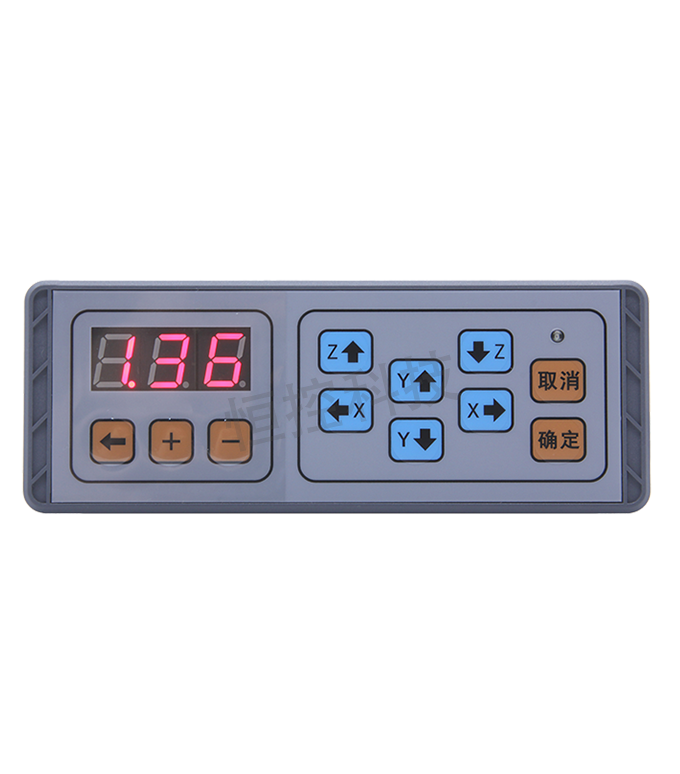

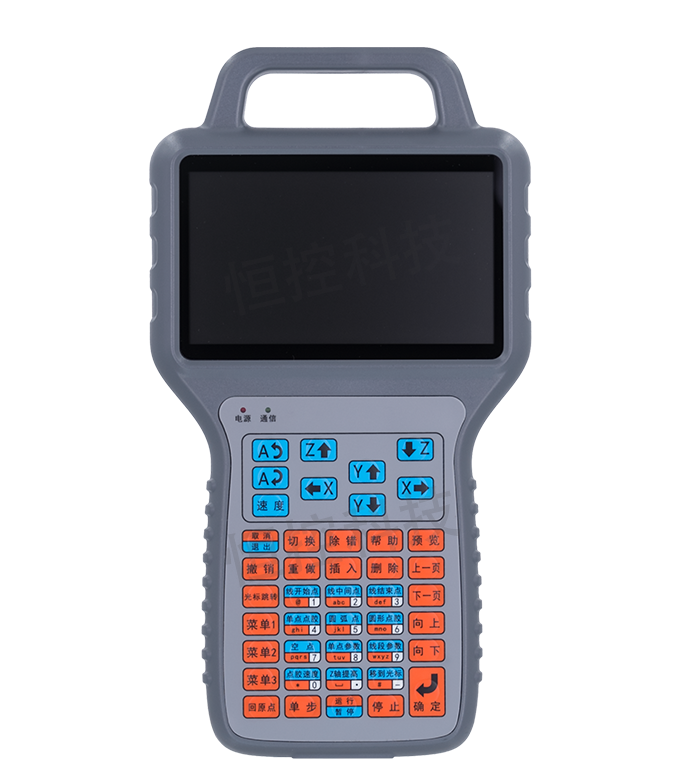

HK-3D-U101三軸點膠機控制系統具有3個電機控制軸,可支持龍門式三軸自動點膠運動控制,基本滿足了現有的龍門式自動點膠控制方式的需要。使用的手持編程器采用480 * 272 像素的1600萬色真彩色5寸液晶顯示屏,使編程菜單內容更豐富。主板與手持編程器之間使用工業現場總線通信連接,速率更高、抗干擾性更強。手持編程器可以存儲點膠加工文件、系統配置文件,在多臺設備使用中可用手持編程器相互復制點膠加工文件或系統配置文件(也可使用U盤復制)。采用ARM+DSP控制方案,具有強大的運算能力,速度刷新時間非常小,運動控制加減速性能優越,可支持高精度高速三維直線、三維空間圓弧運動。運動控制主板具有32M存儲空間,可存儲150個點膠加工文件,每個文件可存儲1900個點膠加工編程點,可支持在沒有手持編程器連接下工作,點膠加工文件可用數碼管加按鍵方式選擇。
功能特點
1. 豐富的運動指令和輔助指令集、方便友好的文件教導和編輯功能,并提供了批量修改、陣列復制、圖形平移、圖形縮放、自動圓角等多種高級編輯功能。
2. 拐角處理可以設定速度與路徑吻合度的優先級,實現拐的平滑過渡。
3. DXF文件轉換功能,可將CAD做好的點膠路徑圖導出DXF文件轉成點膠文件。
4. 對編程點的編輯可有10次的“撤銷”、“重做”,有效防止誤操作。
5. 點膠參數設置以編程點的方式設置,可實現在同一個點膠加工過程中不同區域有不同的點膠參數設置。
6. 在回原點動作時,各軸回到原點后X、Y、Z三個軸同時進行原點捕獲動作。
7. 支持隱藏菜單功能。
8. 支持軌跡滯后開膠功能和提前關膠功能,解決起點和終點堆膠問題。

電機軸數 3軸,支持3D直線及3D圓弧硬件插補運動
脈沖輸出頻率 最高頻率4MHz,加減速速度刷新時間0.1mS
可編程輸入輸出 12路通用輸入,6路通用輸出
專用輸入輸出 XYZ軸原點復用信號輸入,12路功能按鍵復用輸入,一路點膠信號復用輸出, 一路剎車器控制信號復用輸出
程序存儲空間 150組加工文件,每組存1900個編程點
外部接口 一個U盤口

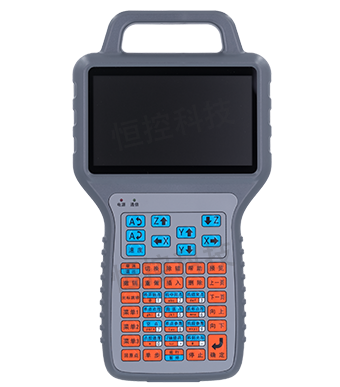

手持編程器 5寸真彩色液晶屏,分辨率480*272
外形尺寸 150mm*94mm
電源 DC24V/2A

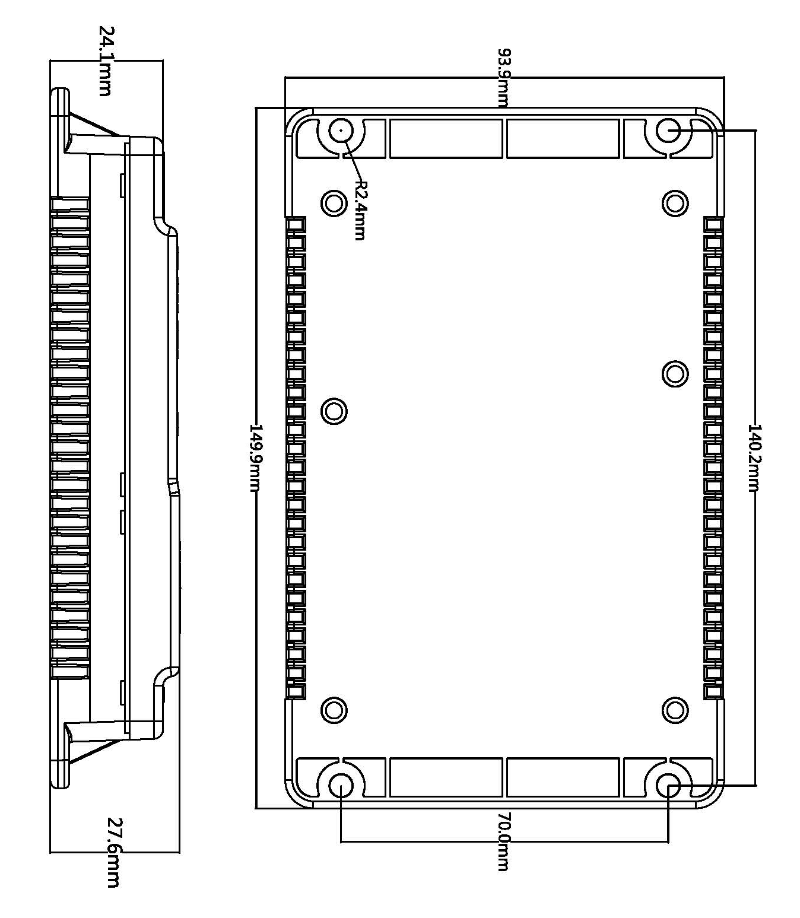

主板尺寸:

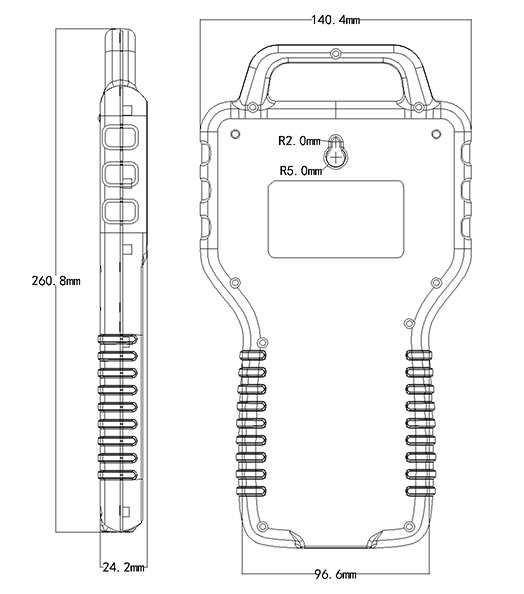

手持編程器尺寸:

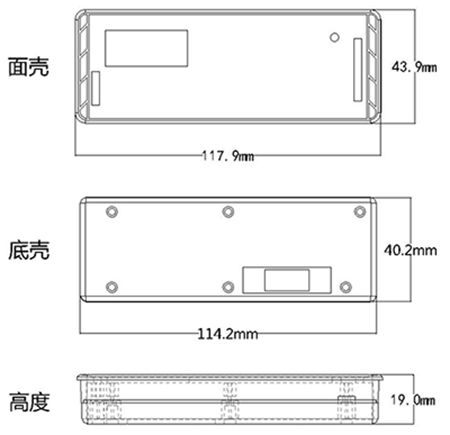

數碼管尺寸:
